DIODO

Un diodo es un componente electrónico semiconductor, es decir, solo permite el paso de la corriente eléctrica por una única dirección en determinadas condiciones. Esta provisto de dos terminales, el ánodo (+) y el cátodo (-) y, por lo general conduce la corriente en el sentido ánodo-cátodo.

PARTES DE UN DIODO

Los diodos están compuestos por dos zonas de material semiconductor normalmente de silicio o germanio formando lo que se denominada unión P-N.

• La zona P se caracteriza por poseer una escasez de electrones y corresponde a la parte del ánodo (positivo).
• La zona N presenta un exceso de electrones y corresponde a la parte del cátodo (negativo).

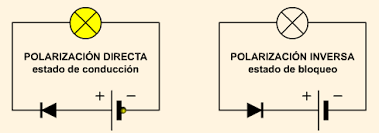

Existen dos tipos de polarización:

• INVERSA: En este caso el diodo no permite el paso de la corriente y se produce al contrario que el otro cuando el polo positivo se une al cátodo del diodo y el negativo al ánodo.

• DIRECTA: En este tipo el diodo se comporta como un conductor ya que se produce cuando el polo positivo del generador eléctrico se une al ánodo del diodo y el polo negativo se une al cátodo.

TIPOS DE DIODOS Y SIMBOLOGÍA

• Diodo LED: Es un diodo que además de permitir el paso de la corriente solo un un sentido, en el sentido en el que la corriente pasa por el diodo, este emite luz.

• Diodo Zener: Los diodos Zener son diodos que están diseñados para mantener un voltaje constante en su terminales, llamado Voltaje o Tensión Zener (Vz) cuando se polarizan inversamente, es decir cuando está el cátodo con una tensión positiva y el ánodo negativa. Un zener en conexión con polarización inversa siempre tiene la misma tensión en sus extremos la tensión Zener.

• Diodo rectificador: Su aplicación consiste en separar los ciclos positivos de una señal de corriente alterna.Si se aplica al diodo una tensión de corriente alterna durante los medios ciclos positivos, se polariza en forma directa; de esta manera, permite el paso de la corriente eléctrica. Pero durante los medios ciclos negativos, el diodo se polariza de manera inversa; con ello, evita el paso de la corriente en tal sentido.

FÓRMULAS

Esta es la curva característica del diodo (un diodo se comporta de esa forma). Como no es una línea
recta, al diodo se le llama "Elemento No Lineal" o "Dispositivo No Lineal", y este es el gran problema de los diodos, que es muy difícil trabajar en las mallas con ellos debido a que sus ecuaciones son bastante complicadas.

La ecuación matemática de esta curva es:

APLICACIÓN EN CLASE

Una de las prácticas que se puede hacer en clase seria conectar 3 diodos LED uno por uno de diferentes colores engancharlo a una fuente de alimentación, comprobar hasta que punto puede aguantar sin fundirse, apuntar el tiempo y comparar.

Otra practica sería realizar una guirnalda de navidad a base de diodos para decorar la clase.

COMPONENTES ELÉCTRICOS EN C.C

   La corriente eléctrica es el paso de electrones por un conducto (cable).

1        .       Corriente continua y Corriente alterna.

CORRIENTE CONTINUA:

 Es el flujo continuo de electricidad a través de un conductor entre dos puntos de distinto potencial. A diferencia de la corriente alterna (c.a.), en este caso, las cargas eléctricas circulan siempre en la misma dirección del punto de mayor potencial al de menor potencial. Es continua toda corriente que mantenga siempre la misma polaridad. Podemos encontrar C.C en pilas o baterías.

       CORRIENTE CONTINUA:

Este tipo de corriente es producida por los alternadores y es la que se genera en las centrales eléctricas. La corriente que usamos en los enchufes o tomas de corriente de las viviendas es de este tipo. Este tipo de corriente es la más habitual porque es la más fácil de generar y transportar. El alternador hace girar sus espiras (rotor) 50 veces cada segundo generando una onda de corriente y tensión senoidal o sinusoidal. Esta velocidad de giro se dice que tiene una frecuencia de 50Hz (vueltas por segundo). En américa es de 60Hz









.      Magnitudes o variables - INTENSIDAD

       La intensidad de corriente eléctrica es la cantidad de carga eléctrica que pasa cada segundo por la sección de un conductor.



       Se representa con una I y su unidad son los amperios se representan con una A.

       Un amperio es una intensidad de un culombio cada segundo

.      Magnitudes o variables - VOLTAJE

La tensión o voltaje (V), es la energía por unidad de carga que proporciona una pila o fuente de alimentación.

Se mide en Voltios (V).

Cuando hablamos de diferencia de potencial nos referimos a la diferencia de energía por unidad de carga entre dos puntos de un circuito.

.      Magnitudes o variables - RESISTENCIA

La resistencia eléctrica (R) indica la oposición que presentan los conductores al paso de la corriente eléctrica.

Se mide en Ohmios (Ω).

Los materiales conductores tienen poca resistencia, pues permiten que la corriente eléctrica circule por ellos.

Los materiales aislantes presentan una resistencia muy alta, tan alta que no permiten el paso de electrones.

La ley de Ohm.

La intensidad de corriente que atraviesa un circuito es directamente proporcional al voltaje o tensión del mismo e inversamente proporcional a la resistencia que presenta.

En forma de fracción se pone de la siguiente forma:

Donde I es la intensidad que se mide en amperios (A), V el voltaje que se mide en voltios (V); y R la resistencia que se mide en ohmios (Ω).

Con esta expresión vas a ser capaz de calcular en un circuito una magnitud a partir de las otras dos. Para calcular la intensidad calculamos directamente la fracción anterior.

Para calcular el voltaje, vamos a deshacer la fracción, pasando R que está dividiendo al otro lado de la igualdad multiplicando. Nos queda:

Ahora, si queremos calcular R, en la expresión anterior pasamos la I que está multiplicando al otro lado de la igualdad dividiendo, aislando así R. Nos queda:

.     Componentes - RESISTENCIAS

Resistencia o Resistor: Se denomina resistor o resistencia al componenteelectrónico diseñado para introducir una resistencia eléctrica determinada entre dos puntos de un circuito. En otros casos, como en las planchas, calentadores, etc., las resistencias se emplean para producir calor aprovechando el efecto Joule.

.     Componentes - GENERADORES

Un generador eléctrico es todo dispositivo capaz de mantener una diferencia de potencial eléctrica entre dos de sus puntos (llamados polos, terminales o bornes) transformando la energía mecánica en eléctrica. Esta transformación se consigue por la acción de un campo magnético sobre los conductores eléctricos dispuestos sobre una armadura (denominada también estátor). Si se produce mecánicamente un movimiento relativo entre los conductores y el campo, se generará una fuerza electromotriz (F.E.M.). Este sistema está basado en la ley de Faraday.

VOLTAJE - INTENSIDAD - RESISTENCIAS (serie, paralelo y mixto)

   SERIE:

    V= El voltaje se reparte entre todos

    R= Es total

    I= Misma intensidad

   PARALELO:



    V= Todas tienen la misma.

    R= Todas tienen la misma

    I= Todas tienen la misma

   MIXTO:

    V= Se reparte

    R= La misma

    I= La misma
